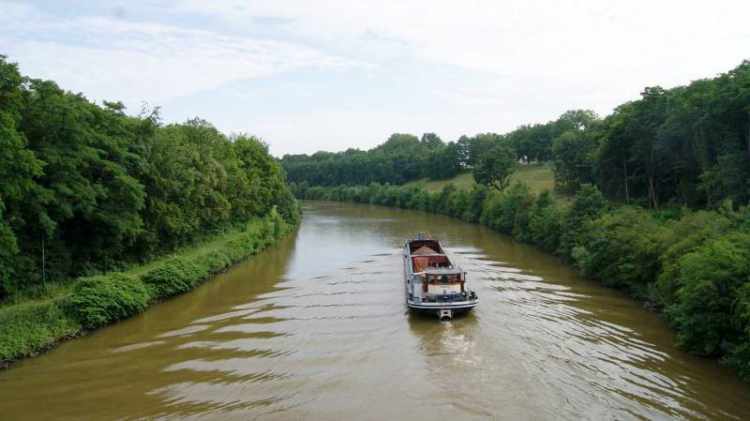

Verruiming van het Julianakanaal

Elsloo, Nederland - Numeriek grondwatermodel

Een verruiming ten behoeve van de scheepvaart

Verruiming van het Julianakanaal
Opdrachtgever
Rijkswaterstaat
Datum oplevering
30 augustus 2013
Projectleider
David Simpson

Uitbreiding van het kanaal

De verruiming van het Julianakanaal voor de scheepvaart omvat zowel een verdieping als een verbreding van de kanaalbodem. De kanaalbodem is hydraulisch afgesloten van de omgeving door een 60 cm dikke kleilaag. Deze kleilaag dient op vele plaatsen verwijderd te worden om het toekomstige vaarwegprofiel te bereiken.

De opdrachtgever van de verruiming, Rijkswaterstaat, vroeg om die reden een grondwatermodel op te stellen om de impact van het tijdelijke kanaallek op de omgeving in te schatten.

Het plan van aanpak

Het traject waarover de verruiming van het Julianakanaal zal uitgevoerd worden, werd ingedeeld in acht deelgebieden, op basis van de hydrogeologie, de uitvoeringsvariant en specifieke lokale risicogebieden zoals het brongebied van de Kingbeek. Voor elk deelgebied werd een gedetailleerd 3D grondwatermodel opgesteld om de impact van het lekverlies lokaal te evalueren.

Verruiming van het Julianakanaal

De modellering

De belangrijkste modeleenheden waren: de overgang van de Maasvallei naar de hoger gelegen Maasterrassen, de verticale opbouw van de Maasterrassen, de stijghoogte van de Maas, de grondwatervoeding vanuit het plateau in het oosten en van de geïnfiltreerde neerslag. Er werd een geofysische prospectie uitgevoerd in samenwerking met DEMCO nv (België). De resultaten van deze weerstandsmetingen tonen een 3D volume van de variaties in lithologie onder de kanaalbodem. Deze informatie werd vervolgens geïnterpreteerd aan de hand van boringen en sonderingen, en gebruikt voor de modelopbouw.

Op basis van de modelsimulaties werden de risico’s geïdentificeerd en maatregelen ter beperking van deze risico’s voorgesteld. Daarbij werd een tijdelijke bemaling voorgesteld om de grote lekdebieten op te vangen en terug te pompen in het kanaal. Aan het brongebied van de Kingbeek werd een speciaal bemalingsschema opgesteld, waarbij vermeden werd dat het kanaalwater mengt met het bronwater.
